第一種方法:
1. 將Tekla文件導出DXF文件;
2. 使用TPC,將導出的DXF文件在CAD中打開;
3. 重復以上操作步驟,在CAD中進行抓點;
4.將導出的兩個文件導入手部當中。
第二種方法:

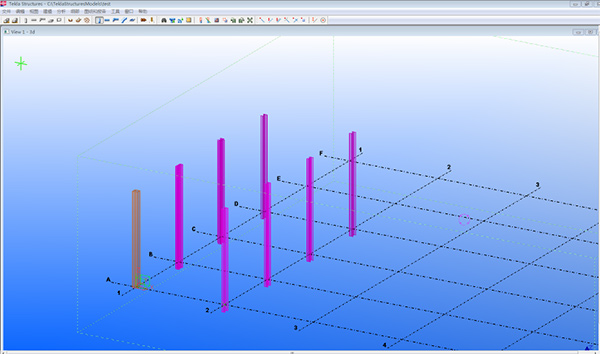

1. 打開Tekla模型文件;

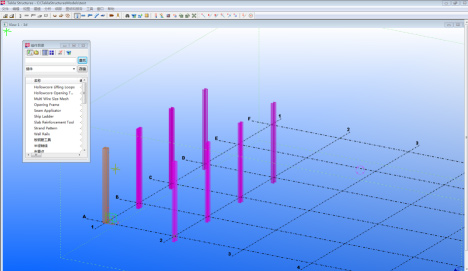

2. Ctrl+F 調取組件目錄;

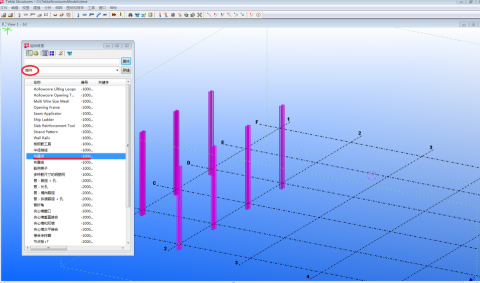

3. 下拉菜單選取插件,后選擇布置點,或布置線;

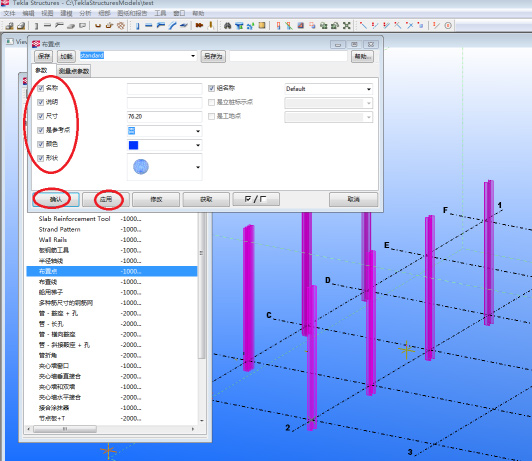

4. 設置好點線尺寸形狀顏色等信息點擊確認,應用;

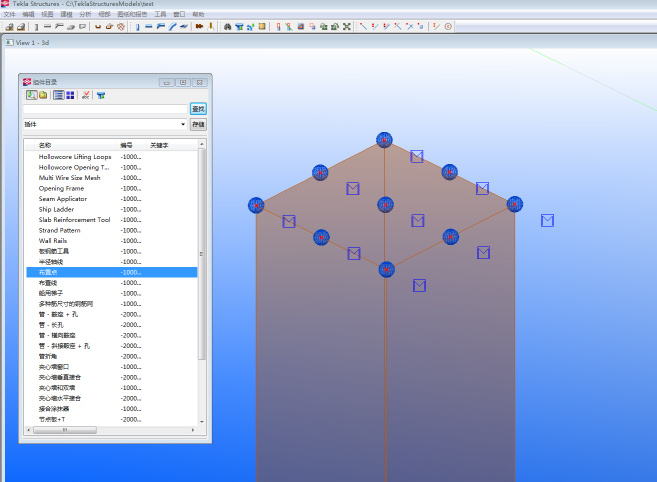

5. 抓取需要放樣的點;

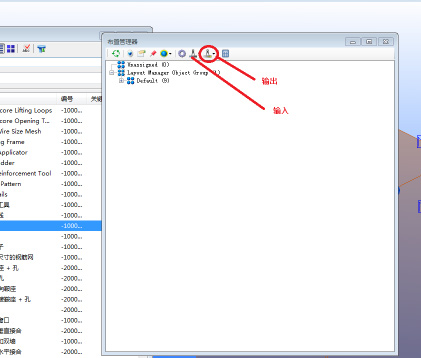

6. 輸出放樣點;

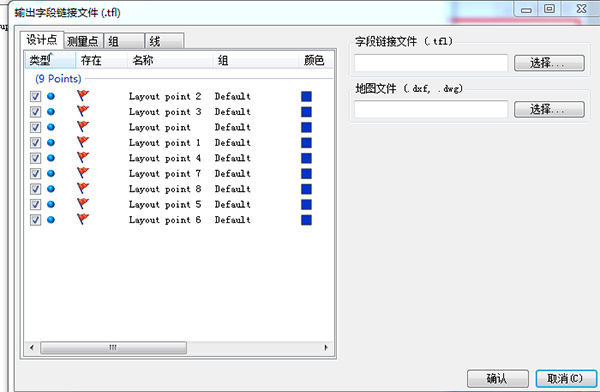

7.點擊輸出,選擇需要輸出點格式(輸出下拉菜單中選取后綴為TFL的文件、下拉菜單第三項);
8.選擇輸出路徑及命名,以及選取背景文件,然后輸出(輸出點文件前將Tekla模型輸出一個DWG的文件、選取地圖文件將輸出DWG文件選中);
9.將輸出的兩個文件導入手部當中進行點放樣操作。

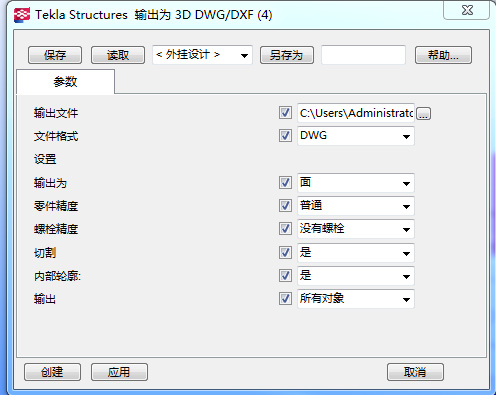

PS:輸出DWG文件是注意(輸出參數最后一項要改為所有對象而非所選對象)。
