目前在設計階段，BIM仍然是雷聲大雨點小。尤其在室內設計行業，基本上沒普及開來。明明大家都知道這是一個好東西，是什么原因造成這種局面的呢？在這種情況下，我們又該如何面對呢？

下面通過對Revit軟件的介紹來和大家找找原因，并且分享一種面前階段可行的應用思路。

01.

什么是BIM？

究竟什么是BIM？已經有很多介紹的文章了。這里再簡單給大家介紹一下。

簡而言之，BIM就是英文Building Information Modeling的首字母合寫，中文稱為建筑信息模型。

其中的B（Building）代表建筑，說明這個技術是應用在建筑這個領域的。如果用于景觀領域，就稱之為LIM(Landscape Information Modeling)。

I（ Information）代表信息，這個一會再說。

M（Modeling）代表模型，它是通過三維模型這種形式來表現的?，F(xiàn)在市面上已經有很多款三維建模軟件了，比如大家熟知的SU、3ds Max、Rhino等等。但它們還不能算是BIM軟件，這里面就牽涉到信息這個概念。

那么什么是信息呢？信息可以說是一個物體所包含的屬性。

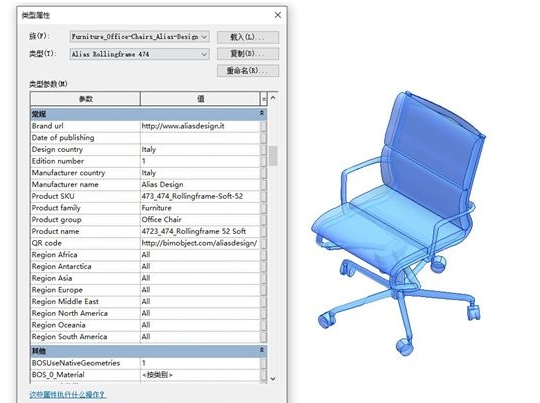

比如這張辦公椅，它就包含了很多屬性，比如它的尺寸、材質、造價、生產商等等。

上面提到的那些三維建模軟件是沒法把這些信息包含在模型中的。（SU已經部分提供這個功能了。）

最后我們來總結一下，BIM就是應用在建筑領域，把信息注入到模型這個載體上，來實現各種功能的一種技術。

2.BIM和Revit的區別

上面說了，BIM其實是一種技術，或者說是一種思想。并不單指一個軟件，只要符合這個思想的軟件我們都稱之為BIM軟件。

目前，應用在設計方面的主流BIM軟件主要有ArchiCAD和Revit這兩款。

3.為什么選擇Revit？

對于這兩款軟件，設計師如何選擇呢？目前我們還是以選擇Revit居多，我們來看一下這張圖：

這是建筑企業世界500強在網上公開的招聘啟事中，對軟件技能的要求排名。其中排第一位的就是Revit，有超過70%的企業要求掌握它，已經超過了對CAD的需求。

選用Revit的最主要原因，就是它系出名門，是由AutoDesk公司出品的，我們平時用的最多的AutoCAD也是這家公司出品的，所以它們之間數據的傳遞和調用是最通暢的。

第二個原因就是它的市場占有率，因?yàn)榇蠹叶荚谟茫瑸榱四芎推渌诉M(jìn)行數據交流，我們也只能選擇它。這是建筑企業世界500強在網上公開的招聘啟事中，對軟件技能的要求排名。其中排第一位的就是Revit，有超過70%的企業要求掌握它，已經超過了對CAD的需求。

選用Revit的最主要原因，就是它系出名門，是由AutoDesk公司出品的，我們平時用的最多的AutoCAD也是這家公司出品的，所以它們之間數據的傳遞和調用是最通暢的。

第二個原因就是它的市場占有率，因?yàn)榇蠹叶荚谟茫瑸榱四芎推渌诉M(jìn)行數據交流，我們也只能選擇它。

04.Revit的優點

Revit的優點很多，比如階段化、多人協作、多專業綜合等等。下面主要說幾個在施工圖繪制上與CAD相比的優點：

一個是聯動：當我們?cè)谄矫嫔弦苿?dòng)的一堵墻，對應墻上的裝飾物、頂面圖、立面圖全部會自動跟著動，不會有平立不對應的問題。

△Revit模型

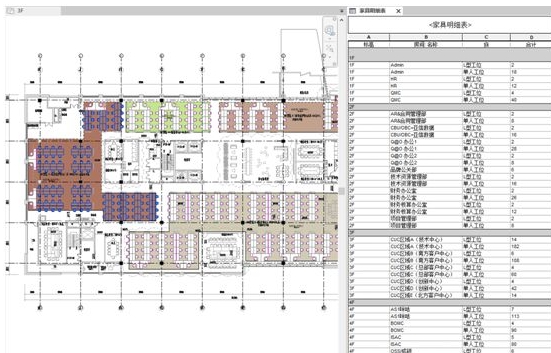

第二個是數據自動更新：比如房間面積、工位數量等，只要平面調整，相應的明細表會自動更新。還有圖紙編號、圖紙目錄等，也會跟著圖紙的增刪更動更新，不易出錯。

△Revit明細表

其實Revit已經完全可以從概念階段就介入，方案確定后直接出符合制圖標準的施工圖了。

△Revit概念階段模型

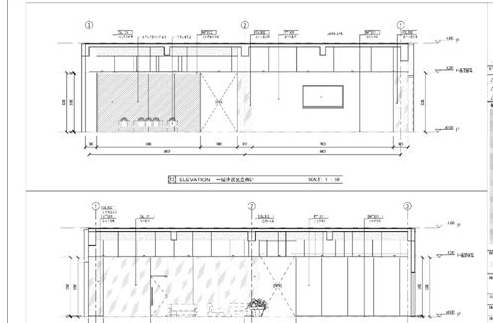

△Revit生成的立面施工圖

05.為什么Revit推廣不開？

說了這么多，那為什么Revit還是沒有像當年CAD顛覆手繪制圖那樣推廣開呢？

尤其在室內設計行業，采用它來制圖的公司不多，更別說用它來做正向設計了（在概念階段就采用，一直到繪制完施工圖）。主要有以下幾個原因造成的：

首先，室內設計在一個項目的建設流程里是靠后的（立項、建筑、機電、室內、施工），而前端沒有用Revit的話，尤其建筑和機電圖是用CAD出圖的話，室內想要采用Revit繪制的話，還要多做一道建筑和機電圖翻模的工作，而這往往會增加很大的成本。

其次，Revit目前的版本主要還是針對建筑設計的，系統提供的族類別里針對室內的很少，如果用常規模型來做的話，就失去了BIM的意義。這也是目前設計師寧可用SU做全模，也不采用Revit的原因。

最后，主要還是利益分配的原因?，F(xiàn)在一個項目的設計費如何分配，基本上有了固定的分配比例，比如方案、施工圖、效果圖各占多少。蛋糕就那么大，多了一個BIM進來，業主如果不另外增加費用的話就沒法分配了。而好多業主因?yàn)榭床坏街苯拥氖找妫⒉辉敢忸~外增加費用。

06.為什么還是要學Revit？

那現階段Revit還需不需要學呢？學了又能做什么用呢？我們的建議還是要掌握這個工具。原因如下：

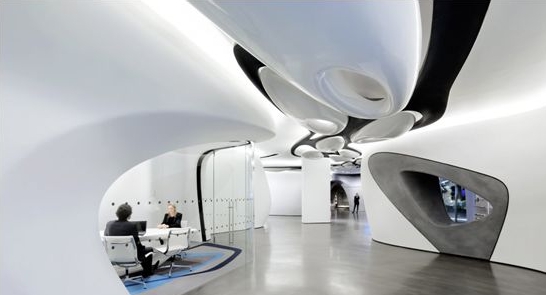

1、目前上圖這種類型的異形空間越來越多，用傳統的CAD已經完全無法滿足施工圖繪制的要求了。只有采用Rhino和Revit才能完成。

2、技術的變革往往會影響到各方的利益，不會是一蹴而就的。目前國家正在大力推廣BIM。很多大型公共項目和地產項目已經開始強制使用BIM了。

3、Revit制圖在建筑設計領域推廣開以后，室內設計作為后續專業，如果不掌握這個技術，可能連文件都打不開，更別說進行室內的設計了。

07.如何讓Revit和室內施工圖結合？

在現階段，我們可以先利用Revit的參數化優勢，來輔助進行施工圖的繪制。下面通過一個實例來給大家講解一下。

比如上圖這類帶有曲面性質的異形頂面，如果僅用CAD來表示的話，是相當困難的。而如果會Revit來表達的話就很方便和準確。比如采用以下方法：

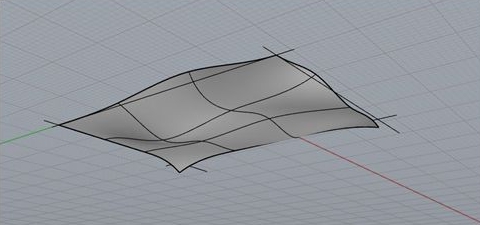

1、利用三維矢量軟件（如犀牛Rhino）建出吊頂?shù)那妗?/p>

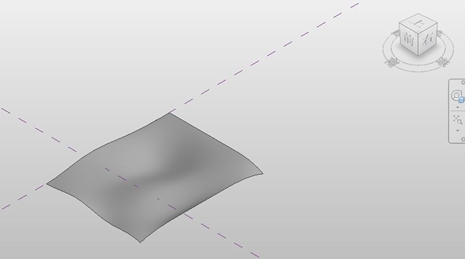

2、將曲面作為體量導入Revit，并放置到正確的位置。

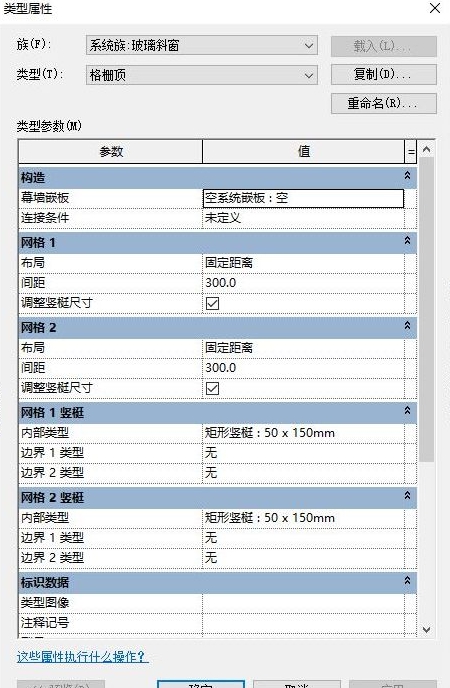

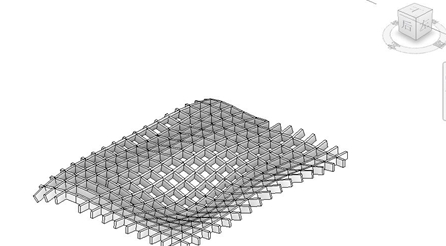

3、以該體量做為基礎面，用生成玻璃斜窗的方式生成格柵頂。

4、這種格柵頂是參數化的，間距及輪廓都是可以調節的。

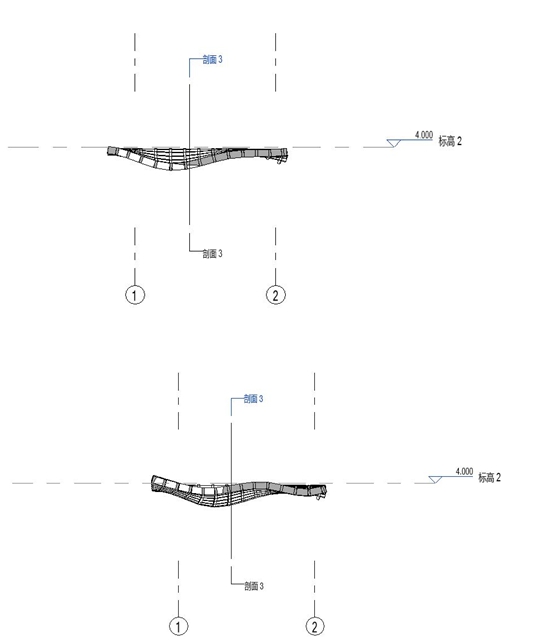

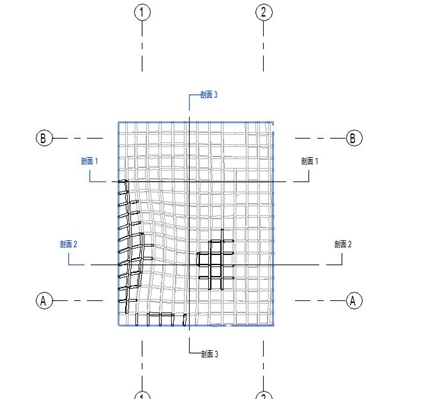

5、可以在任量位置剖切該吊頂，剖面圖自動生成。

6、在剖面圖上可以自動標注任意點的標高。

如果施工現場人員能夠打開模型并讀取數據的話，甚至不用提供圖紙，只要把Revit模型提供給他們就可以了。

還有一些大型空間，用CAD來繪制立面是很困難和容易出錯的，而如果先用Revit搭建出立面框架，再導入到CAD中進行細部處理就高效了很多。

某些可重復性強的空間類型，比如酒店客房、精裝樣板房等，也是Revit的用武之地。開始做精做細，后期再調整或者復用就非常方便。目前，dop已經在這些類型的空間中采用Revit來深化了。
