BIM技術在預制裝配建筑中的應用

2020-05-06

預制裝配式建筑俗稱“像搭積木一樣造房子，像造汽車一樣造房子”。在設計和建造階段BIM技術的集成應用更加有利于工程項目高質量的快速建造。根據我司近年來預制裝配式建筑的大量設計實踐，預制裝配式建筑的BIM應用重點在以下幾個方面：

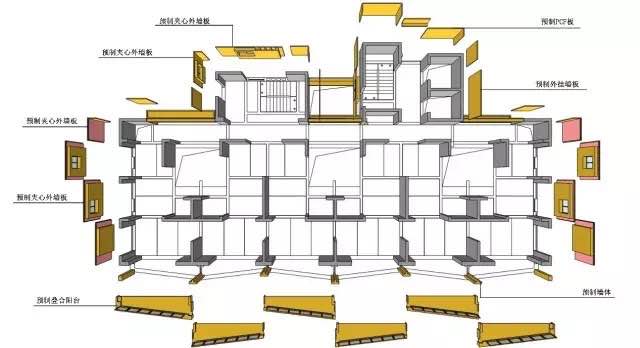

1、方案設計階段：3D構件拆分設計。在項目方案設計階段建立BIM模型，不同的預制構配件在模型平臺上進行預拆分，能夠初步確定構件外形尺寸，為工廠生產、運輸、吊裝等工序提供前期的準備工作。

2、碰撞檢測：施工圖階段完成機電管線在建筑碰撞檢測，檢查設計中預制構件上預留孔洞、預埋線盒等是否正確、準確。

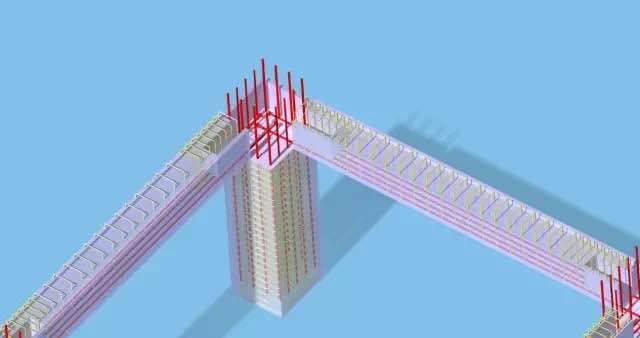

構配件、節點預拼裝：通過BIM模型對每個不同部位、不同的預制構件、不同的節點進行預拼裝，保證今后實際安裝準確無誤。

4、施工交底與模擬吊裝：利用三維模型進行施工交底，幫助施工人員理解設計。模擬吊裝過程，可以幫助施工人員了解構配件的不同放置位置采用不同的吊點、吊具，提高實際操作效率。

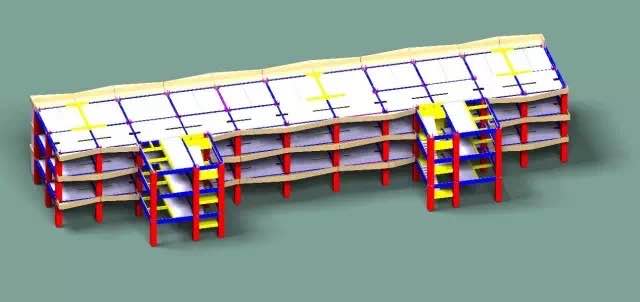

5、BIM設計全模型應用：部品部件鋼筋、混凝土量的統計，將設計模型與施工管理平臺（如廣聯達5D平臺）對接，實現施工過程優化管理。

思考與建議

我們已經進入了一個嶄新的新時代，BIM技術必將成為未來建筑產業發展的一個重要技術，也是信息化社會的一個基礎數據源。認真扎實做好BIM技術的研究和應用對于我們建筑行業的生產發展模式都將會帶來重大的變化。因此，結合我們的思考提出如下幾點建議：

1、建立以設計為龍頭的BIM技術顧問團隊。

BIM技術的推廣應用涉及到建筑業的全過程，也服務于建筑全生命期。作為建筑設計行業既占據在整個產業鏈的前端地位，又具有行業技術、人才密集的優勢。因此，應盡快推進大型設計企業建立專業的BIM顧問團隊，負責項目全生命期的BIM顧問和咨詢服務，保障項目BIM技術在各個環節、各相關行業都可以有序推進，解決BIM技術分裂、片段化應用問題。

2、盡快建立BIM技術標準及應用技術導則。

前面一直在探討B(tài)IM技術需要在建筑全生命期的應用，如果需要能實現全生命期的應用，就必須推進BIM模型的傳遞，以及在BIM技術應用開始就必須對項目全過程的應用進行規劃，統一模型傳遞的標準。因此，應盡快建立我省的BIM技術應用系列標準。同時，應積極組織編制BIM技術應用的相關技術導則，提供各階級BIM技術應用的主流技術產品，或根據市場應用特點推薦一些產品組合的解決方案，這樣就能有效保障BIM模型的傳遞，完善企業內部的BIM標準，有利于推進BIM技術向后端應用。如我司BIM技術中心根據自身技術特點以及對BIM的理解，提出了長江都市的現階段BIM技術應用解決方案即“Revit建模平臺+廣聯達5D工程管理平臺+長江都市設施管理平臺”此平臺就涵蓋了設計、工程、運維三大階段的應用，同時配合長江都市BIM建模技術規則就能較好的保證建筑BIM在各個階段傳遞。

3、改善BIM從業人員的專業結構，引入信息化軟件產業人才。

在當前的BIM應用中，建筑行業大多是建筑、結構專業工程師做BIM的較多，機電專業也有一些工程師開始轉入BIM。這些專業人在BIM應用中的優點是有專業背景，建模精準，解決問題能力強。但是BIM技術是需要模型全過程傳遞，多軟件配合等方面能力?；谒拇蠼Ｆ脚_(tái)的二次開發，以及不同軟件傳遞接口的二次開發也是BIM技術推廣應用的一個重要的環節，沒有好的二次開發能力，不能保證BIM多軟件協同就不能更好的體現BIM的價值所在。因此，在建筑行業引入信息化軟件開發人才對于BIM技術推廣應用十分重要。

4、推進BIM技術在物業運維方面的應用。

目前我國的BIM技術應用主要還是停留在設計、施工階段，而國外在BIM技術已在設備、設施管理、物業管理、資產管理等領域得到大量運用，也帶來了較大的收益。由于其后端的應用效益，又反之推動前端的技術進步，形成良性互動。而國內在此領域的應用和研究較少。

5、規范BIM技術服務收費標準。

BIM在建筑行業的推廣應用初期必然會帶來各行各業的投入成本增加，從供求雙方的市場情況看，目前適度增加收費是開發商、業主方可以接受的。如何界定收費標準對于進一步規范市場服務行為十分重要，建議盡快出臺我省BIM技術服務收費標準，也有利于推動BIM技術服務持續穩定的良性發展。
