一 、項目及工程概況

項目位于鄭州航空港經濟綜合實驗區，如圖1所示，具體在實驗區西部四港聯動大道與省道102的交叉處。鄭州航空港經濟綜合實驗區是中國首個航空港經濟發展先行區，是鄭州市朝著國際航空物流中心、國際化陸港城市、國際性的綜合物流區、高端制造業基地和服務業基地方向發展的主要載體。

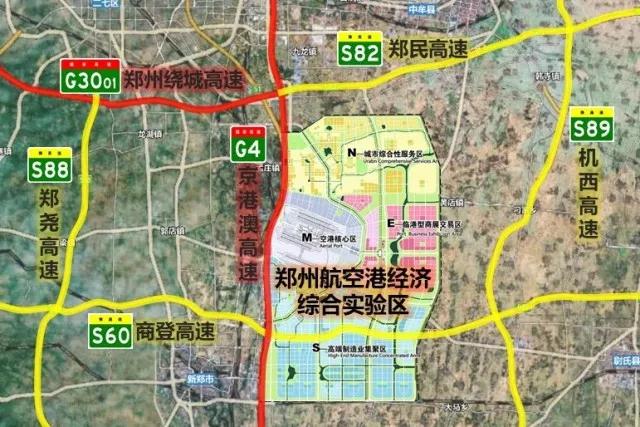

圖1  鄭州航空港實驗區“高速環”概況

項目互通方案如圖2~4（BIM數字展示）所示：渦輪式+單喇叭+T形收費組合互通立交,其中四港聯動大道與省道102交叉處設置為渦輪式全互通立交，原京港澳高速薛店互通立交廢除后新建，將收費立交開口由省道102調整至新建的四港聯動大道上，形成單喇叭+T型收費站立交，京港澳高速側設置為A型單喇叭互通立交，四港聯動大道側設置為T型立交，T型立交與四港聯動大道南延高架層設置為全互通，與高架東側雙向行駛的地面道路設置一進一出兩條上下高速匝道?；ネ▋?nèi)共設匝道30條、最大縱坡3.99%、最小曲線半徑65m 。

項目主要建設規模為：互通立交范圍京港澳高速長1.686公里，省道102主線長1.84公里，四港聯動大道主線長3.53公里；匝道長11.979公里，輔道長8.031公里； 6進10出收費站l處，其中含3進3出ETC車道6條。本項目共計挖方276.472千立方米，填方498.393千立方米；瀝青路面257.333千平方米；新建橋梁9578.65米共17座，改建橋梁67.04米共1座；總建設橋梁面積21萬7536.87平米?？偢潘愫硕?8億4037萬元。

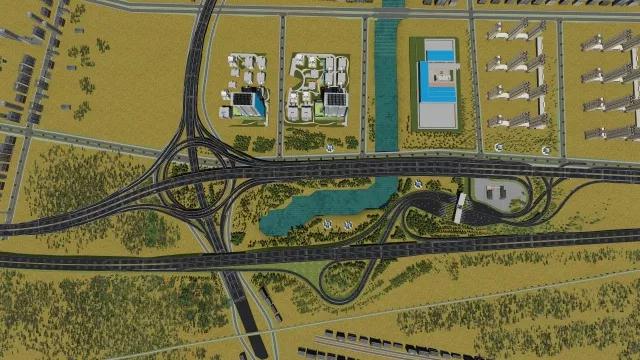

圖2 項目總體平面圖

圖3 渦輪式互通立交

圖4 T形收費互通立交

二、 BIM技術應用

本項目體量大（僅橋面面積即21.75萬平方米）、設計路線多、復雜程度高、堪比重慶市最復雜立交?；趥鹘y(tǒng)CAD設計模式，在設計周期短的情況下，很難進行設計方案的比較和優化，因此鄭州交通院決定采用BIM技術，在初步設計開始時就同步運用BIM技術配合方案設計，利用BIM 技術3D可視化、參數化等優勢，克服CAD模式下的缺陷，解決項目初步設計中的一些難題。這也是鄭州交通院第一個運用了BIM技術的設計項目。

首先對鄭州交通院BIM團隊進行了培訓，并派人員駐場和項目設計人員一起工作，配合解決初步設計中遇到的一些問題。在實施過程中，創建了地形BIM模型、橋梁下部結構BIM模型、橋梁上部結構BIM模型、道路BIM模型、匝道BIM模型、道路標牌及標線BIM模型，運用了Civil 3D、Revit、Dynamo、Rhino、InfraWorks等多種軟件，并結合了一些二次開發，整合了整個項目的BIM模型，對初步設計方案進行了沖突檢測和評估優化，形成了初步設計匯報的BIM數字展示成果。該項目包括17座橋梁，結構形式多樣，上部有鋼箱梁等復雜結構，下部有花瓶墩等復雜異形結構，并有箱涵等其他特殊構件。基于Revit和可視化編程工具Dynamo的參數化技術，建立橋梁參數化BIM構件庫（圖5~6），解決了項目中特殊異型構件橋梁的建模，確保了橋梁模型精度和設計效率的要求。

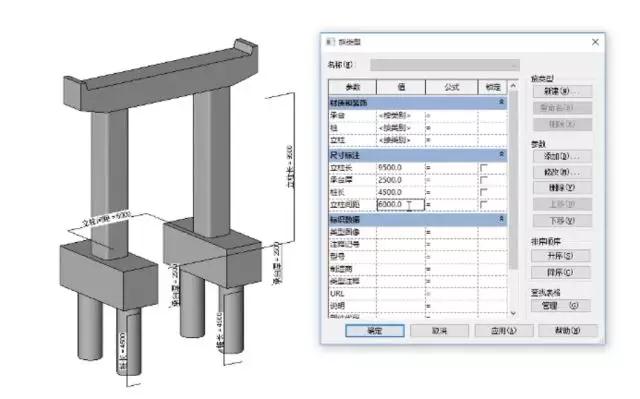

圖5 橋梁參數化BIM構件庫

圖6  Dynamo可視化編程建模

三、 總結

通過現場BIM技術指導和培訓，加深了鄭州交通院相關設計人員對BIM技術的理解和掌握。本項目對BIM技術的實施，不僅是對國家行業技術政策的踐行，而且切實解決了一些項目初步設計中遇到的問題。通過BIM可視化、參數化等特點，同步配合初步設計進行方案評估和優化，提高了設計質量。實施過程中，對項目中涉及到的不同種類橋梁，形成了BIM橋梁構件庫，能夠?yàn)猷嵵萁煌ㄔ浩渌愃祈?xiàng)目所用。
