上海迪士尼度假區2011年4月開工，一期面積3.9平方公里，包括1.6平方公里的主題樂園，2016年6月16日終于開園了。它不是建于自然風景區，而純粹是人造景觀，因此我更關注它的營造技術，這么大型的復雜工程如果沒有新技術輔助，肯定是有難度的，甚至是不可想象的。

這個全球第6個，亞洲第一大的開在家門口的迪士尼樂園，終于讓童話里的故事不再是騙人。上海迪士尼樂園建筑群工程浩大，如果采用傳統的建造方式，一旦期間有什么問題，所耗時間以及資金成本也是巨大的。作為建筑界最新技術的集大成者——BIM技術，順理成章地被應用到了上海迪士尼建造中。BIM是建筑行業最先進的工程信息管理平臺，雖然在國內已出現一段時日，但并未廣泛普及。BIM技術階段性或功能性單點應用多，全過程協同應用少；設計BIM的少，后建BIM模型應用的多。

作為標志性工程，迪士尼大膽和大量采用BIM技術，所有的工程都已納入BIM系統進行管理。 BIM技術用可視的數字模型把設計、建造和運營全過程串聯起來。該項目成功應用BIM技術，獲得了美國建筑師協會的“建筑實踐技術大獎”?；蛟S，只有在大的工程BIM方顯示它的優勢和價值。

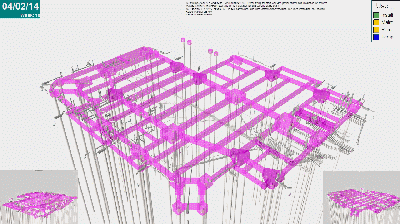

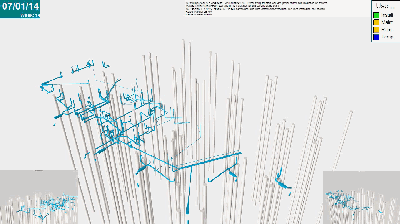

BIM模擬米奇大街上一座建筑的建造過程

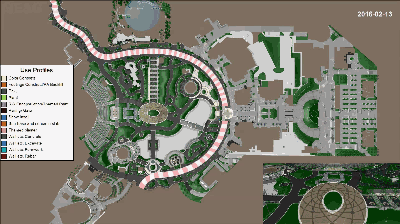

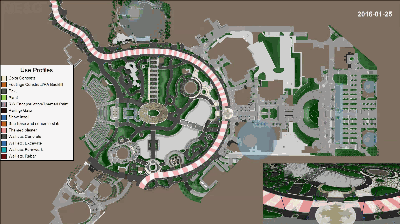

BIM模擬花園區的建造過程

事實上，上海迪士尼最初的模型是使用3D Auto CAD建模的，團隊在發現了該軟件的缺陷后，轉而使用Revit，并成立BIM “Surge team”協助進行構件的參數化設計。參與項目的建筑師說：在我的職業生涯中，這個項目是最具有挑戰性的，涉及到那么多專業和細節。我無法想象如果沒有一個整體而靈活的BIM模型，該項目如何能滿足工期和預算的要求。

BIM筑夢迪士尼奇幻童話城堡

奇幻童話城堡是上海迪士尼園區的標志性建筑，同時也是目前世界上體量最大的城堡。該單體集合娛樂、餐飲、會展等多項功能。BIM在奇幻童話城堡上的應用是全方位的，項目初期，以Revit軟件建立全專業基礎性完整模型，而不僅僅是做碰撞檢查，各專業通過模型注釋完成出圖。Revit出圖一種方法是將模型導出dwg文件，通過添加標注后打印出圖；另一種方法是Revit生成圖紙后出圖，但標注工作量大。建BIM模型，采取中心文件和工作集模式，本地文件和中心文件進行實時數據交換，同步更新，協同設計。模型不僅反映構件的空間結構和幾何信息，而且定義它的所有屬性信息，如名稱、材質、型號、制造商等信息，軟件自動統計材料設備表。

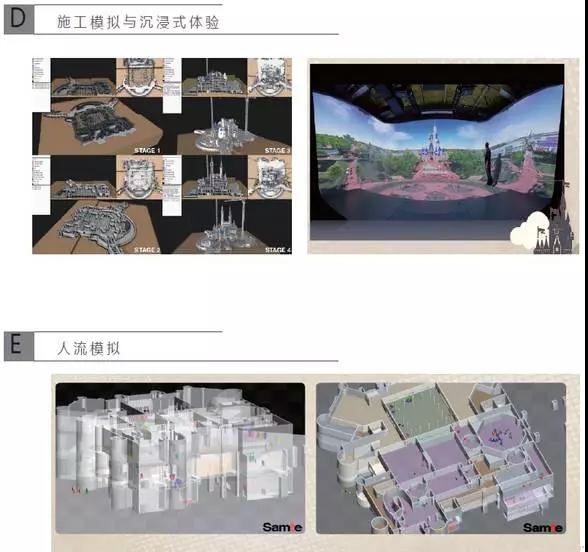

奇幻童話城堡建筑信息模型圖

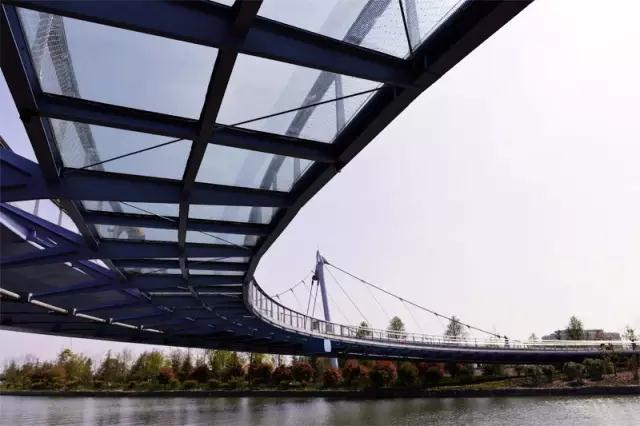

BIM托起迪士尼星愿公園雙橋

星愿公園邊，南側蜿蜒起伏的木棧道伸向湖的盡頭是兩座曲橋。這是中國首創的空間曲梁單邊懸索橋，橫向、縱向、豎向三個維度，均是曲線，在設計建造過程中是相當復雜的。傳統的二維設計，將難以準確表達，甚至無法表達，BIM技術，解決了橋梁空間復雜結構的表達。

據說等到煙火表演時分，佇立橋上，天空中七彩起舞的煙火與湖水中變形的色彩倒影，如同現代抽象派油畫，波光粼粼，交相輝映。不免讓人感嘆：現代的BIM技術，讓童話夢境更濃。

（文章來源：盈嘉互聯；封面圖片來源：百度）
