一、項目概況

1. 項目基本信息

北京新機場航站區工程項目，以航站樓為核心，由多個配套項目共同組成的大型建筑綜合體。總建筑面積約143萬平方米，屬于國家重點工程。其中，航站樓及換乘中心核心區工程建筑面積約60萬平方米，為現澆鋼筋混凝土框架結構。結構超長超大，造型變化多樣，施工人員眾多，對施工技術與管理的要求較高，需引進新技術協助項目施工。

▲北京新機場航站區整體圖

2. 項目難點

（1）東西最大跨度562m，南北最大跨度368m，結構超長超大，施工段多，這些因素可能會使施工部署及技術質量控制的風險增大

（2）上下混凝土結構被隔震系統分開，節點處理非常復雜，對制定技術方案和技術交底的細節把控提出挑戰。

（3）鋼結構的豎向支撐柱形式多樣，包括C型柱、筒柱、幕墻柱扥等，生根于不同樓層，不能同時安裝，且需要與屋面鋼網架結構連接，安裝難度大。

（4）屋面鋼網架結構本身造型變化大，與豎向鋼支撐C型柱相連，可能造成屋面鋼網架結構及室內天花復雜多變，安裝難度大。

（5）機電系統復雜，機電設計施工圖過程調整量大。在機電工程深化設計過程中，所涉專業眾多，各系統覆蓋面廣，交互點多，協同工作量大，可能會為項目施工過程中的協同工作留下隱患。

（6）參與單位多、參與施工人員高峰期預計超過8000人，人員過多可能會造成現場施工管理混亂等問題出現。

3. 應用目標

為了配合集團公司BIM技術推廣應用的總體規劃，在本項目BIM技術應用中，要實現兩個目的，第一，解決項目本身管理過程中的問題；第二，驗證和積累BIM應用方法，為后續的類似項目應用提供經驗。在此之前，集團已經在多個房建項目上進行了BIM應用，對于房建項目的建模方法、建模標準、項目應用方法等，已經有一定的積累。這些積累成果是否都可以在機場項目上應用？機場項目的BIM應用還有哪些特殊的要求？為了實現上述目的，本項目應用中確定了如下四個目標：

（1）項目技術管理目標：根據項目特點進行施工部署和技術質量控制、制定技術方案和進行技術交底時注意項目中的難點細節、多造型鋼結構的精準安裝、項目協同管理及現場施工管理等問題。

（2）BIM人才培養：建模人才、BIM5D平臺應用人才。

（3）BIM應用方法總結與驗證：BIM建模標準的優化、項目部各管理崗利用BIM5D進行項目管理的方法總結。

（4）新技術應用的探索：GNSS全球衛星定位系統、三維數字掃描、測量機器人及MetroIn三維測量系統、大跨度鋼網架構件物流管理系統。

二、BIM應用方案

1. BIM應用內容

針對以上項目難點和BIM應用目標，本工程在項目管理、方案模擬、商務管理、動態管理、預制加工和深化設計等六大方面應用了BIM技術。

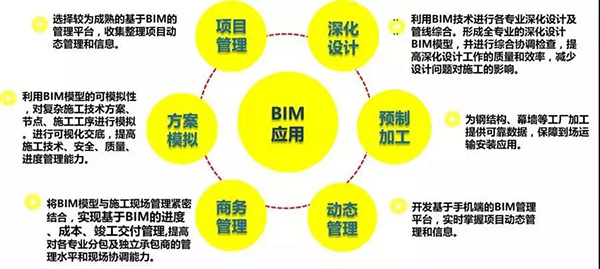

▲BIM應用內容

（1）項目對包括勁性鋼結構施工工藝、隔震支座施工工藝、臨時鋼棧道方案等技術難點進行BIM模擬。

（2）通過應用BIM5D管理平臺，基于BIM模型對項目進度、質量、安全、成本和物料進行精確、高效的管理。

（3）通過將BIM技術與三維掃描技術、放樣機器人、物聯網等信息技術結合，提高工程信息化管理水平。

2. BIM應用策劃

（1）在BIM實施前期，制定相關技術標準，包括《BIM模型管理標準》、《BIM技術應用實施方案》、《土建模型標準指南》、

《BIM建模工作流程》、《機電建模標準指南》、《機電三維深化設計方案》等。

（2）模型創建及實施方案：

 本工程BIM建模和BIM實施采取項目部自施與BIM業務分包相結合的方式。

主要的BIM業務分工按施工區域分為4塊，即AL區、BL區、AR區、BR區，其中：

           AL區——北京城建集團有限責任公司BIM中心

           BL區——北京城建集團有限責任公司BIM中心

           AR區——北京比目魚工程咨詢有限公司

           BR區——CCDI悉地國際

▲BIM實施區域劃分

（3）人才培養方案：建模人才的培養方式為北京城建集團BIM中心和CCDI、比目魚咨詢等公司合作為主，模型應用的人才培養以廣聯達公司為主。

（4）軟件選取方案：

（5）咨詢服務方案：

廣聯達——協助項目部進行模型驗收，并對原有的建模標準提出改進意見；現場實施服務，培訓項目部各相關崗位利用BIM5D進行現場管理。

北京比目魚工程咨詢有限公司——AR區全專業建模，并對原有的建模標準提出改進意見。

CCDI悉地國際——BR區全專業建模，并對原有的建模標準提出改進意見。

3. BIM組織介紹

（1）以項目經理為BIM應用主管領導，負責統籌協調項目BIM應用資源，確定BIM應用目標。

（2）組建以BIM主管為核心的BIM團隊，負責制定BIM總體實施方針。

（3）北京城建集團有限責任公司BIM中心：AL區和BL區全專業建模及BIM應用實施。

（4）北京比目魚工程咨詢有限公司：AR區全專業建模及BIM應用實施。

（5）CCDI悉地國際：BR區專業建模及BIM應用實施。

（6）廣聯達科技股份有限公司：負責配合BIM模型的后期應用及BIM5D應用和培訓。

（7）所有進場的專業分包單位：配有專業BIM技術人員，負責配合總包單位的BIM實施。

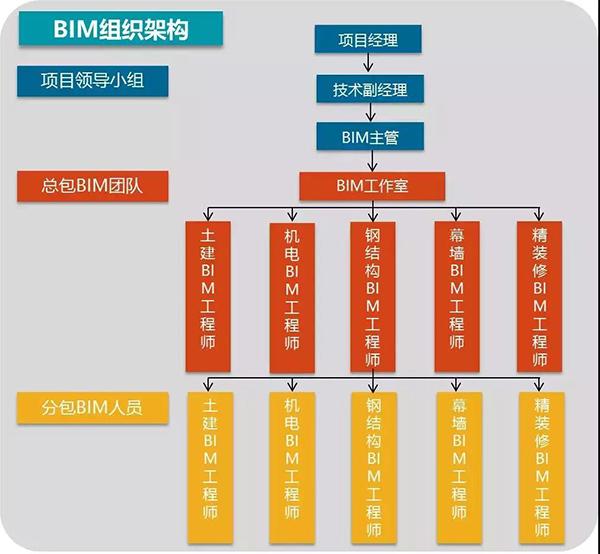

▲組織機構圖
