近幾年，BIM技術為整個建筑行業帶來了不可估量的影響，已經應用于工程建設的各個領域.將BIM技術引入模板工程，可擺脫傳統二維圖紙編制、交底困難的情況.將模板工程的前期設計、安全驗算、施工管理放在同一平臺上，將提高設計和施工效率，直觀、快捷地對工人進行技術交底，解決了模板工程設計和施工過程存在的問題，提高了施工的安全性及經濟性。因此，BIM技術為模板工程的設計與施工提供了一種有效途徑。

1、模板工程設計施工中常出現的問題

1.1 傳統二維圖紙交底困難

模板施工圖通常為單個構件的大樣圖，且通常依靠AutoCAD建立二維平面、立面圖，無法體現各構件之間的相互位置關系。這樣的模板施工圖指導意義較差，對工人進行技術交底時，人為隨意性增大，導致模板工程安全性大大降低.圖1為二維大樣圖和三維設計圖對比。

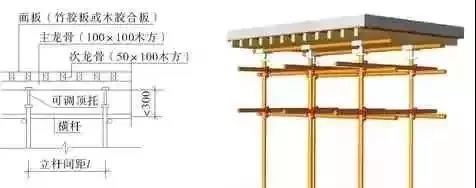

(圖1 二維大樣圖與三維設計圖對比)

1.2 現場配模、控料難

普通混凝土工程，在每層施工前，模板工都要根據圖紙進行集中下料.對于高層住宅，標準層配模完畢，上部其他標準層無需再進行配模，只需將下層模板運到施工層即可。但隨著建筑物復雜程度越來越高，建筑物層高、構件尺寸等都會發生變化，施工層需重新配模，不僅增加施工工期，也會造成模板浪費。

2、基于BIM技術的模板工程設計與施工的優勢

2.1 三維可視化

三維可視化是BIM技術最重要的特點之一，即“所見所得”的形式，將以往線條式的二維圖形轉化為三維的立體實物，對建筑業的發展有著非常深遠的意義。運用BIM技術，對模板工程進行三維可視化設計，擺脫了以往施工人員單純依靠AutoCAD對構件進行二維設計的局面，高效、準確地對構件進行三維設計，并且通過輸出三維設計圖，更形象更直觀地對工人進行技術交底，有利于提高施工效率和準確性，提高了模板工程的安全性。

2.2 施工模擬

模板工程是一個多工序、多協調、復雜程度極高的分項工程，貫穿整個結構工程施工的全過程.利用BIM技術，對模板工程施工全過程進行模擬，通過模擬分析，得出各專業之間邏輯關系，從而確定合理的施工方案來指導施工。

2.3 構件屬性

運用BIM技術進行模板工程三維設計時，可以對構件的屬性進行定義，如鋼管直徑、壁厚、模板的彈性模量等.通過屬性定義，可以為構件的安全驗算作數據支撐，對構件進行安全驗算、輸出計算書等。

2.4 材料用量統計

模板支撐體系三維設計完畢，可以統計整個模型中各材料的用量，如模板面積、鋼管長度、木方體積、扣件個數等.材料用量的統計，有利于現場對材料和資源進行統一管理，實現模板工程的精細化管理。

2.5 模板配模

模板工程施工時，木工需通過現場統計二維圖紙構件尺寸，對模板進行集中下料，這樣不僅降低了施工效率，還會造成模板的浪費.通過建立好的BIM模型，輸入現場使用的模板尺寸，對模板進行自動化配模，有利于提高施工效率，避免了模板的浪費。

3、BIM技術在模板工程施工中的應用實例

3.1 工程概況

本工程位于山東省青島市嶗山區香港東路與海爾路交叉路口，為CBD超高層辦公區A1塔樓.A1塔樓為39層寫字樓，結構高度169.55 m，層高為4～6 m，總用地面積20 000 m2，總建筑面積為130 889 m2，設計使用年限為50年。

塔樓主體結構類型為框架核心筒結構，結構尺寸較大，高大模板較多.部分柱截面尺寸為1400 mm×2600 mm、2400 mm×2600 mm、1400 mm×1600 mm等，剪力墻墻寬為300、400、500、600 mm等，板厚為120、140、200、300、400 mm等，裙樓、主樓主梁截面尺寸為800 mm×1200 mm、600 mm×2400 mm、1300 mm×1800mm、1200 mm×2400 mm等。

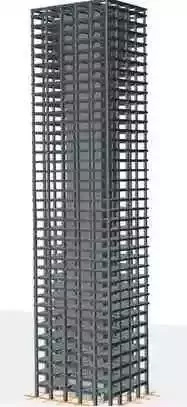

(圖2 主體結構模型)

3.2 主體結構建模

本工程采用品茗模板設計軟件對模板工程進行三維設計.由于模板工程是使混凝土成型的一類結構，在進行主體結構建模時，可不用對鋼筋進行建模。主體結構建?？赏ㄟ^2種方式進行，一是將CAD圖紙導入軟件中，利用軟件的轉化CAD圖層功能進行建模；二是將CAD導入后，以其為背景進行手動建模.這2種方式各有利弊，前者在轉化過程中會出現轉化錯誤，錯誤部分需手動調整；后者建模錯誤較少，但建模效率較低.本工程采用方式一對主體結構進行建模，錯誤部分通過手動調整.主體模型如圖2所示。

3.3 工程基本參數設置

建模后，對工程的基本信息進行輸入，包括工程信息、工程特征、設計計算規范、施工方案及材料選擇等，這些工程基本參數，為之后模板支撐的安全驗算作數據基礎。本工程采用厚度為15 mm的木膠合板模板，整張模板尺寸為915 mm×1830 mm，次龍骨采用50 mm×80 mm的方木，立桿、橫桿及主龍骨均采用φ48 mm×3.5 mm的Q235鋼管，鋼管材質應符合國家標準GB/T 13793—2008，加固構件用直徑為14 mm，軸向拉力設計值為17.8 kN的對拉螺栓，立桿頂部可調托座承載力容許值為40 kN，托座內主梁為2根(圖3、圖4)。

(圖3 工程特征設置)

(圖4 各構件安全參數設置)

(圖5 KZ2模板三維圖)

3.4 模板支撐三維設計

由于模板支撐工程體量大、細節較多，且為臨時性結構，所以選用A1區塔樓1層進行模板工程的三維設計，三維設計的順序按照先布置豎向構件模板，再進行高大模板辨識，對高大模板支撐進行設計，最后再對普通梁板進行設計。豎向構件以KZ2(1400 mm×1600 mm)和Q104(500 mm)為例，三維圖如(圖5)、(圖6)所示。水平構件分為高大模板構件和普通梁板構件，對高大模板構件，通過高大模板辨識規則，找到模型中高大模板的位置，對其進行特殊設計，并導出高大模板識別表，用于施工方案的編制，如(圖7)所示。高大模板以KL-H(800 mm×1200 mm)為例，梁底增加2根承重桿，普通梁板結構如圖9所示。

(圖7 高大模板辨識)

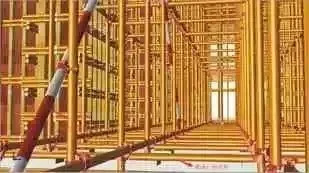

(圖8 板模板支撐)

(圖9 構件通過安全驗算)

3.5 模板安全驗算

本層模板支撐體系三維設計完畢之后，為保證三維設計的安全性，要對設計完畢的構件進行安全驗算，模型所用材料及構造參數已經在設計過程中輸入。若安全驗算通過，則構件將變成綠顏色，若沒有通過，則會變成紅色，然后再進行相應參數的修改(圖9)。

3.6 材料用量統計

三維設計完畢的模型，應進行材料的用量統計，如模板面積、鋼管長度、木方體積、扣件個數等.材料用量的統計，有利于現場對材料和資源進行統一管理，實現模板工程的精細化管理.統計結果如圖10所示。

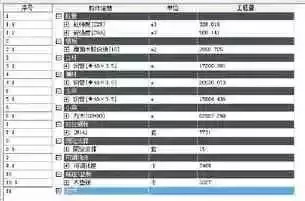

(圖10 材料用量統計)

3.7 模板配模

本工程整張模板尺寸為1830 mm×915 mm，根據現場配模規則，梁板模板施工時，施工做法為板模板壓梁側模，梁側模包梁底模，主梁模板包次梁模板。板的模板盡量靠邊整拼，不進行切割.墻柱模板應伸至板模板底部，板模板壓墻柱模.由于墻體模板較長，為減少切割，通常采用橫向配置模板，如(圖12—15)所示。

在(圖12—15)中，深色代表整塊模板，不需要切割，淺色代表已經切割的模板.模板尺寸標在其中，方便工人進行技術交底和集中配模。

(圖11 板配模)

(圖12 板模板壓梁側模)

(圖13 墻配模)

(圖14 框柱配模)

利用BIM技術對模板進行配模下料，施工前對模板進行編號，使得構件與模板配套使用，再根據配模圖提前對工人進行技術交底，這樣不僅提高了配模效率，還減少模板浪費，有利于改善現場配模難、控料難的問題。

4、結束語

BIM技術已成功應用于建筑施工的各個領域，其三維可視化、施工模擬、信息傳遞的特點，打破了傳統二維圖紙在模板工程設計施工中的種種問題。本文結合工程案例，利用品茗模板設計軟件，對BIM技術在模板工程設計施工中的應用進行了探討，將模板工程的前期設計、安全驗算、施工管理放在同一平臺上進行，提高設計和施工效率，直觀、快捷地對工人進行技術交底，解決了模板工程設計和施工過程存在的問題，提高了設計和施工的安全性及經濟性，為以后施工人員編制施工方案及技術交底提供一種新的方法，對BIM技術在建筑施工中的推廣起到了重要作用。
